Benutzerhandbuch

Effekte und DSP

Verstehen Sie den Signalweg, bevor Sie die Regler verändern.

Gemeinsamer Raumeffekt und Insert-DSP

Der Reverb-Send bestimmt, wie viel eines Parts zum gemeinsamen Raum gelangt. SPACE und Return in GLOBAL MIX legen diesen Raum und dessen Ausgang fest. Ein niedrigerer Return beeinflusst alle dorthin gesendeten Parts. Der Chorus-Send steuert einen eigenen Signalweg.

Ein Insert-DSP bearbeitet den ausgewählten Part. Unterstützte Typen und Parameter werden aus dem Style gelesen und von der internen Engine umgesetzt. Das Lesen von Yamaha-/XG-Daten bedeutet nicht, dass jeder Hardwarealgorithmus implementiert oder klanglich identisch nachgebildet ist.

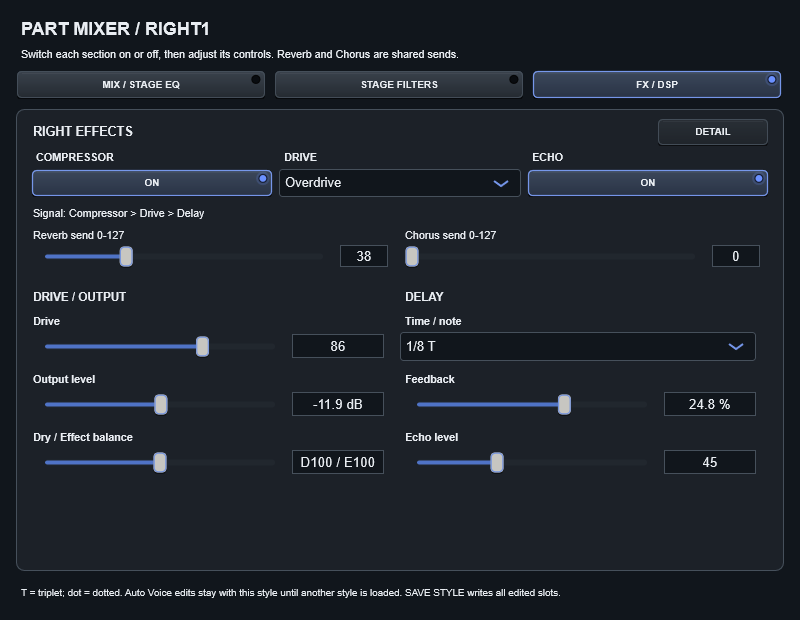

Den Klang der rechten Hand bearbeiten

  1. Wählen Sie RIGHT1 oder RIGHT2.
  2. Stellen Sie rechts den Reverb- oder Chorus-Send ein.
  3. Drücken Sie Effects im rechten Bedienfeld. Öffnen Sie im Part-Editor Effects und wählen Sie je nach Bedarf Part DSP, Shared Variation oder Environment.
  4. Wählen Sie einen unterstützten Effekt oder eine Kombination und stellen Sie die verfügbaren Regler ein.

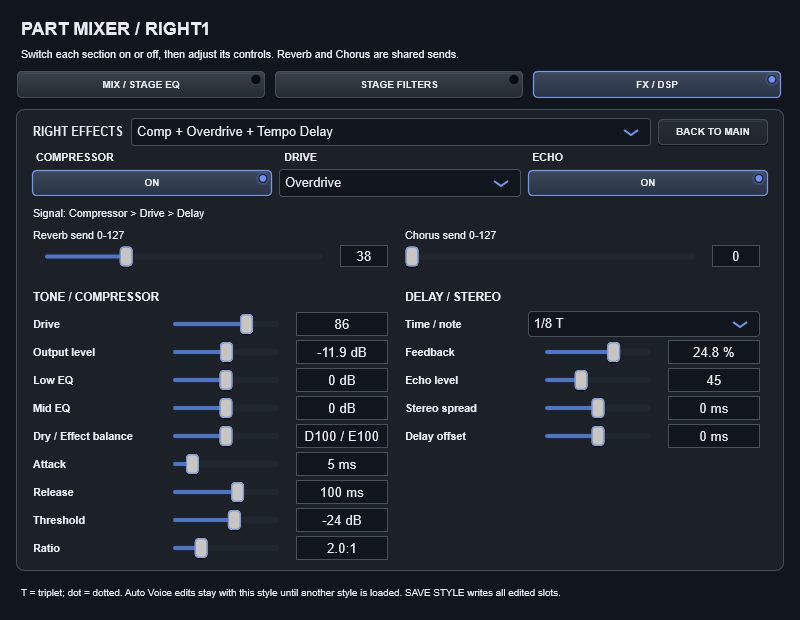

Kombinationen können mehrere Effekte enthalten, etwa Drive und tempoabhängiges Delay. Der Editor bildet unterstützte DSP-Kombinationen ab, kein unbegrenztes Pedalboard mit beliebiger Effektreihenfolge. Unverträgliche Kombinationen werden abgelehnt und nicht stillschweigend als anderer Effekt gespeichert.

Bedienelement / EinstellungFunktion
Delay-ZeitEin tempoabhängiger Notenwert. Bei 120 BPM entspricht 1/8 einer Zeit von 250 ms, bei 60 BPM sind es 500 ms. T steht für Triolen, ein Punkt für punktierte Werte. Gemeint ist der Abstand der Delay-Wiederholungen, nicht die Nachhallzeit.
Delay-AnteilMischanteil beziehungsweise Pegel des Delays im Block. Null entfernt das Echo aus dieser Kombination.
RückkopplungDer in das Delay zurückgeführte Anteil. Höhere Werte erzeugen mehr Wiederholungen.
Drive / Klangfarbe / AusgangStärke von Distortion oder Overdrive, Klangfarbe und Ausgangspegel. Gleichen Sie beim Vergleich die Ausgangspegel an.
Direkt- / EffektsignalMischung aus unbearbeitetem und bearbeitetem Signal im Block, nicht der endgültige Master-Pegel.
KompressorreglerWerden bei Kombinationen mit Kompression angezeigt. Sie sind vom Master-Kompressor unabhängig.

Fehlende Regler und nicht unterstützte Effekte

Die Regler richten sich nach dem gewählten Algorithmus. „No tempo delay“ bedeutet, dass der aktuelle Block keine zugängliche Tempo-Delay-Einstellung hat. Nicht unterstützte Quell-DSP-Daten können erhalten bleiben, ohne intern hörbar umgesetzt zu werden. Der Editor weist auf diese Einschränkung hin.

Null bleibt null

Ein ausdrücklich auf null gesetzter Reverb-Send bleibt beim Speichern und erneuten Laden von Auto Voice null. Der Standardwert von 20 % des Wertebereichs wird nur verwendet, wenn verwertbare Quelldaten fehlen.

Ergebnis speichern

SAVE STYLE schreibt unterstützte DSP-Typen und Parameter bearbeiteter oder neu aufgenommener Auto-Voice-Speicher. SAVE CONFIG erhält die lokale Verarbeitung und die gesamte Arbeitskonfiguration. Master-EQ, gemeinsamer Raum und lokale Stage-Filter sind keine Auto Voice-Insert-Parameter.
